L´automatisation des machines CNC simplifiée

Les petites et moyennes entreprises (PME) qui automatisent des tâches simples afin de soulager leurs collaborateurs et d’utiliser plus efficacement les machines s’assurent des avantages concurrentiels, bravent la pénurie de main-d’œuvre qualifiée et restent détendues même en cas de volatilité des commandes. Hoffmann Group propose spécialement pour elles des systèmes de chargement pour l’équipement automatisé des machines-outils. Ces systèmes sont simples d’utilisation et peuvent être mis en œuvre sans interface d’automatisation.

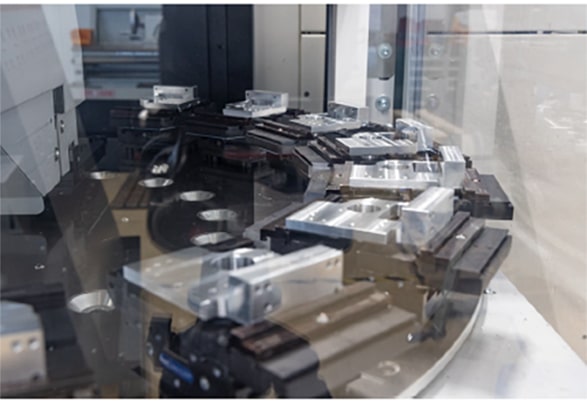

Le système de chargement Garant Automation Turntable est un dispositif compact et destiné à la manipulation de systèmes de serrage sur des fraiseuses CNC et des centres d’usinage. Son utilisation est décrite comme extrêmement simple, ne nécessitant aucune connaissance en programmation. Etant donné qu’il peut aussi être utilisé sans interface d’automatisation, même les machines plus anciennes peuvent en être équipées à moindre coût. Le système Turntable occupe une surface au sol de moins de 2,5 mètres carrés et est disponible en deux versions: avec 18 ou 24 emplacements d’étau et un poids maximal de 25 ou 20 kg par manipulation. Flexible, son interface système permet d’utiliser, outre des étaux, des tours de serrage, des gabarits ou des palettes.

Différents types de serrage possibles

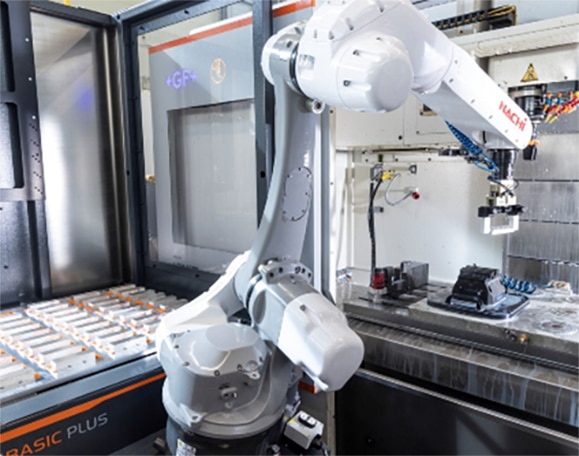

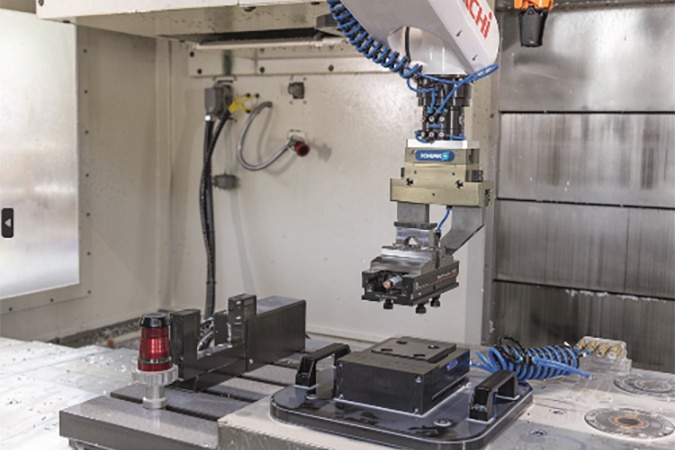

Turntable est le deuxième dispositif de chargement automatisé d’Hoffmann Group. « Nous avons mis au point un système très simple avec un domaine d’utilisation clairement délimité. Il complète notre cellule robotisée Garant Basic, qui peut être utilisée sur des tours et des fraiseuses ainsi que pour la manipulation de pièces brutes et d’étaux, mais seulement jusqu’à 12 kg. Notre objectif affirmé est de proposer à l’avenir, outre des outils et des produits, davantage de solutions et de services pour l’ensemble du processus de fabrication. Dans ce contexte, nous visons avant tout les PME. On peut donc s’attendre à d’autres nouveautés », explique Borries Schüler, directeur management produits et engineering.

Deux fois plus d’heures machine que possible

Les systèmes Garant Automation permettent d’équiper des systèmes d’automatisation, même les machines-outils et les centres d’usinage plus anciens et d’activer leurs capacités inexploitées. En effet, au lieu d’une interface d’automatisation, ils peuvent être mis en service par un actionneur installé sur le pupitre de commande et une commande externe de l’ouverture de chargement. L’actionneur démarre le processus d’usinage tandis que la commande externe ouvre et ferme l’ouverture de chargement.

Le système Turntable alimente la machine par une fenêtre de chargement latérale ou frontalement par la porte. Pour le chargement frontal, il est placé devant la machine et est poussé sur le côté à l’aide d’une unité de déplacement. Il permet un fonctionnement en mode d’équipement avec 6, 9 et 18 ou bien 8, 12 et 24 systèmes de serrage. Différents types de serrage sont ainsi possibles. L’utilisation de ce système est très simple: actionner l’axe marche-arrêt, sélectionner le mode d’équipement, référencer les axes et établir la position de base en appuyant sur un bouton, passer en mode d’automatisation et démarrer.

Mettre à niveau le contrôle des pièces et des outils

Afin de soutenir ses clients dans l’automatisation de leur production, le groupe Hoffmann se concentre davantage, outre les conseils en applications, sur les conseils en processus ainsi que sur les exigences associées en matière d’outils, de systèmes de serrage, de métrologie, de temps de montage-démontage et de temps morts. Pour ce faire, il travaille également avec des partenaires externes tels que Renishaw, Nachi, Schunk et ZeroClamp.
